替换升级:TK6070iP 升级至 TK6071/72iP 产品操作指南

2024-07-04 16:09:28
68次

威纶通系列产品升级换代后,很多客户之前使用的老版型号例如TK6070IP,在升级新款后对于程序版块,依然不太熟练操作,对使用造成了比较大的影响。

瑞菱自动化工程师结合官方文件,为您梳理整体程序修改操作指南,供您学习了解;

注意:TK6071/72iP 使用 EasyBuilder Pro 软件(V5.07.01 或更新版本),官网下载中心软件已同步更新。

 软件操作说明

TK6071iP 人机采用 EasyBuilder Pro 软件进行编程,完全兼容 EasyBuilder 8000,不需要重新制作程序,只 需要按照下面的步骤就可以轻松转换。 步骤一:开启 EasyBuilder Pro 软件(软件版本 V5.07.01 或更新版本)

01

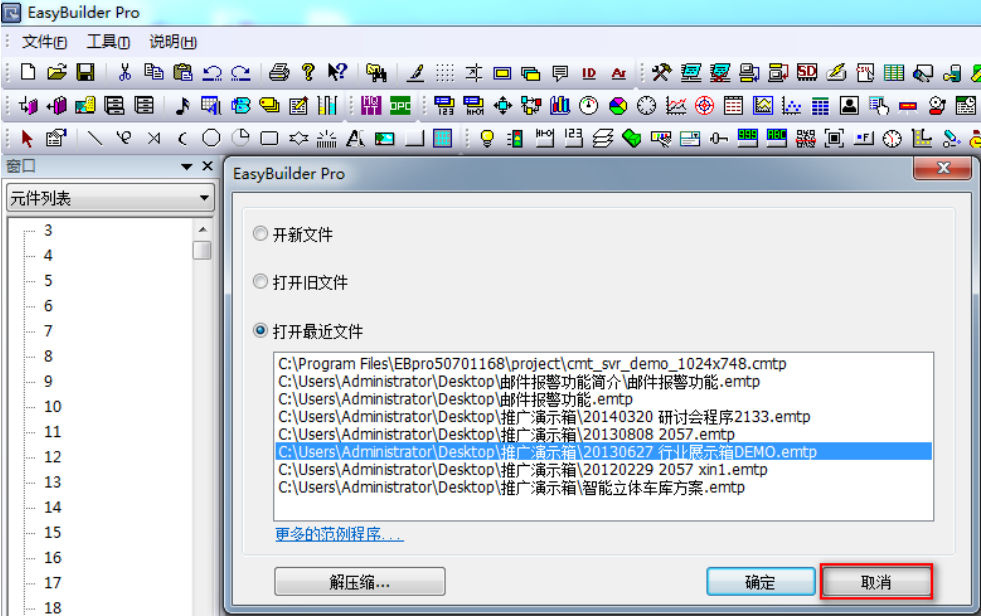

开启 EasyBuilder Pro 软件

(软件版本 V5.07.01 或更新版本)



02

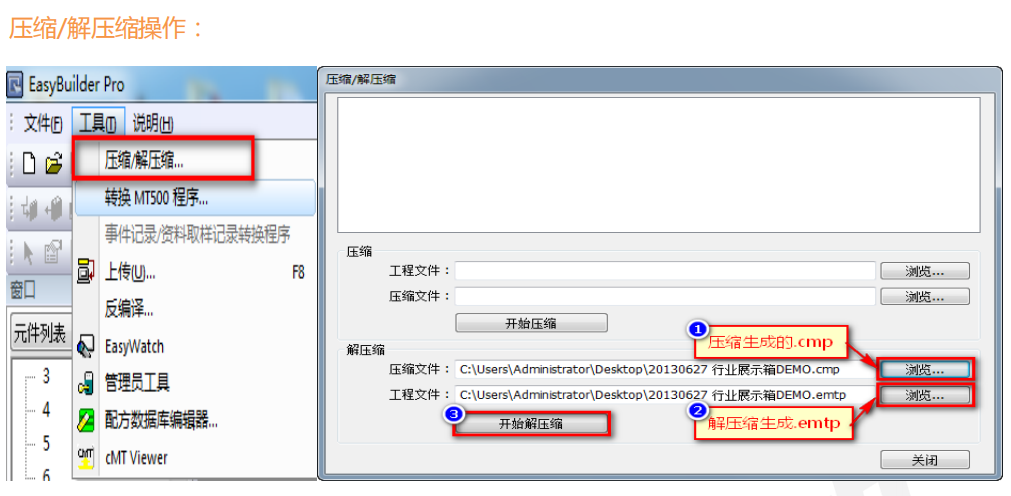

反编译或者解压缩原 EasyBuilder 8000 工程文件

(原文件后缀为.xob 反编译,后缀为.cmp 解压缩)




03

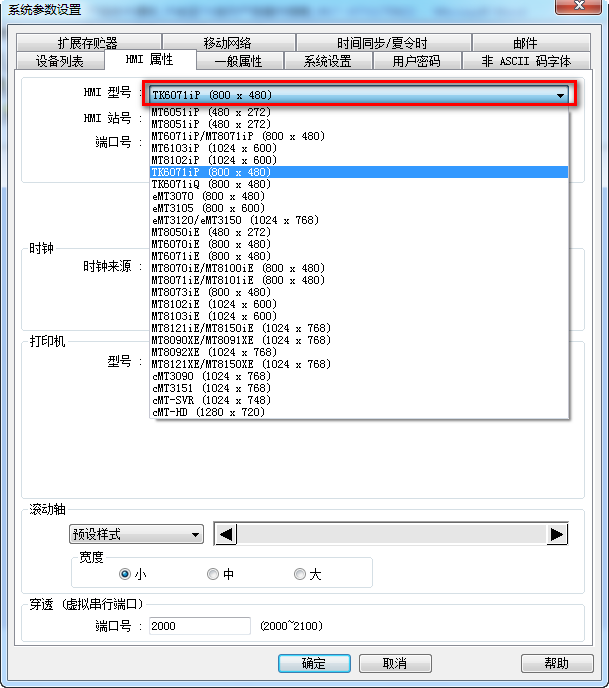

修改机型

打开反编译/解压缩后生成的.emtp 格式的文件,修改人机型号为 TK6071iP 机型。




 USB 接口及通信接口

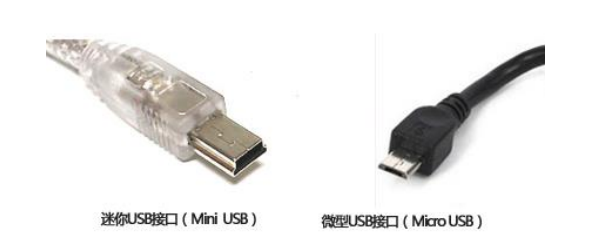

TK6071iP 人机使用 Micro-USB 接口(上传/下载)采用了盲插设计,具有高达 10000 次的插拔寿命和强度,Mini-USB 连接器更小,节省空间,通用性广,使用方便。

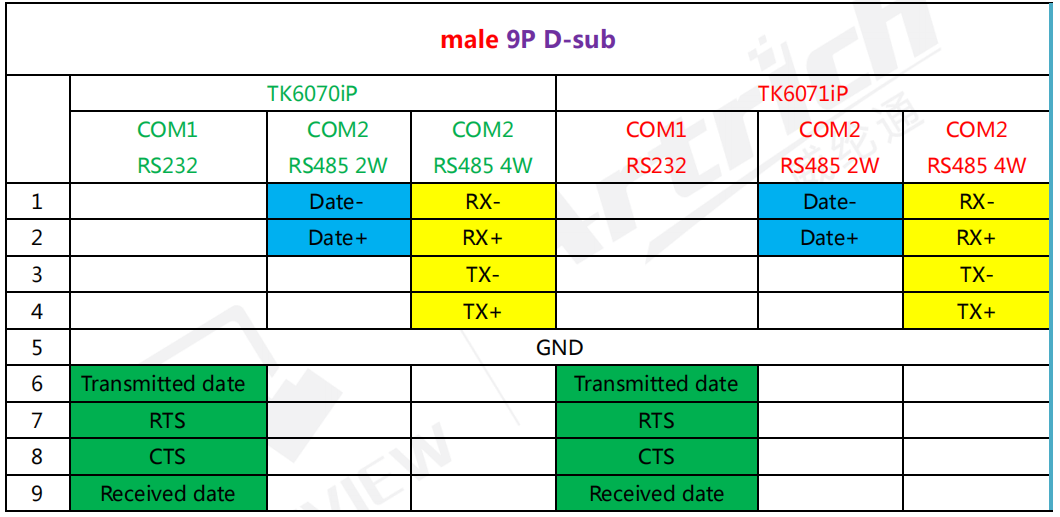

通讯端口针脚定义参考如下:


注:TK6071/72iP 通讯接口与 TK6070iP 完全一致

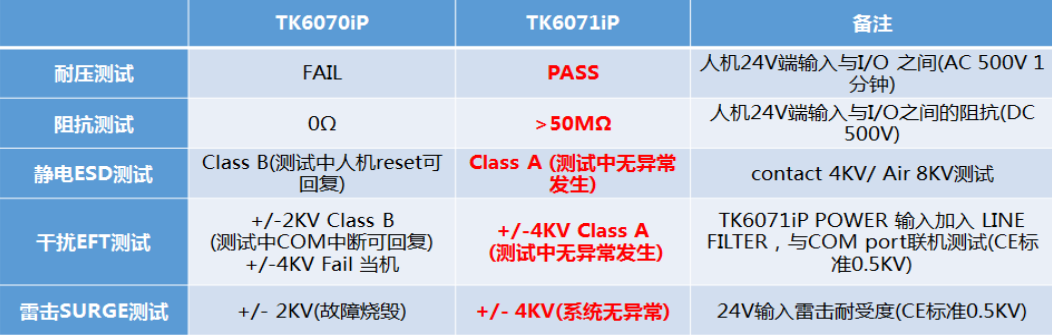

 电源隔离保护


注:抗干扰能力更强,更能够有效防止异常电流烧毁串口,让您用的更放心。

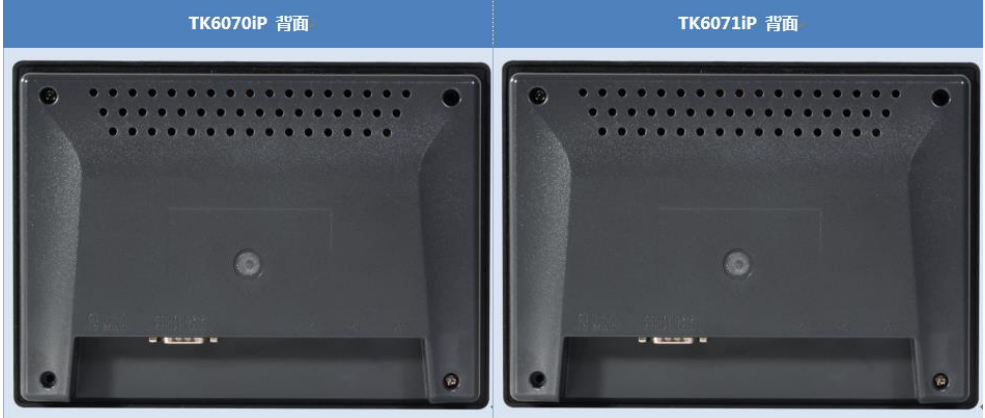

 安装方式

在安装尺寸上, TK6071iP 产品的开孔尺寸依然采用原先大小的开孔尺寸(192 x 138mm)

原来采用NEMA-4 标准面板式安装的,无需更改结构开孔大小,人机界面可放置在原本相同的控制箱内。


注:TK6071/72iP 开孔尺寸与 TK6070iP 完全一致

      TK6071/72iP 安装方式与 TK6070iP 完全一致



方便客户了解,文中以TK6071IP举例,6071IP与6072IP使用方法相同。
